Кабель РК цена :

НаименованиеЕИцена с НДС (руб/м)
РК 50-0,6-23м75,69В наличии
РК 50-1,5-21м291,62В наличии
РК 50-1-21м135,40В наличии
РК 50-1-22м144,96В наличии
РК 50-1-24м153,30В наличии
РК 50-2-11м15,39В наличии
РК 50-2-22 м280,21В наличии
РК 75-1,5-31м7,99В наличии
РК 75-1-21м135,40В наличии

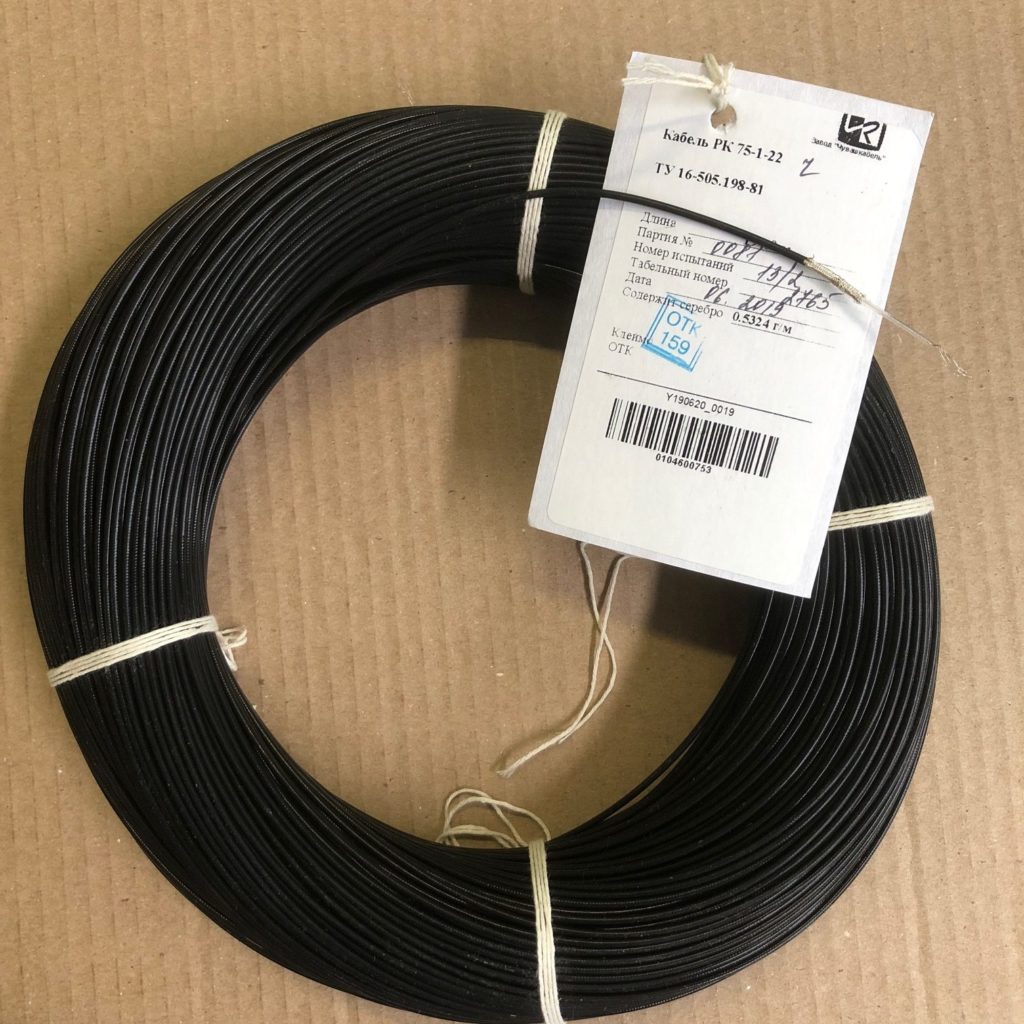

РК 75-1-22 черныйм145,56В наличии
РК 75-1-23м214,83В наличии
РК 75-2-13м16,65В наличии
РК 75-2-153м10,65В наличии
РК 75-2-22 Лм100,82В наличии
РК 75-3,4-31 белый (по 100 м)м13,72В наличии
РК 75-3-22м467,76В наличии
РК 75-4,3-31 белый (по 100 м)м16,17В наличии
РК 75-4,3-31 черный (по 100 м)м16,17В наличии

Кабель КВОС цена :

номенклатурацена с ндс (руб/м с ндс)цвет в наличии
КВОС-В117.47ТУ 16.К05-019-2002белый
КВОС-В229.71ТУ 16.К05-019-2002черный
КВОС-В3 А36.34ТУ 16.К05-019-2002черный
КВОС-В4 А42.86ТУ 16.К05-019-2002черный

Радиочастотный кабель-электрический кабель, предназначенный для передачи радио -и видеосигналов. По конструкции и взаимному расположению проводников радиочастотные кабели
подразделяют на коаксиальные, симметричные (двухпроводные) и спиральные (коаксиальные со
спиральным внутренним проводником).Электромагнитное поле коаксиального кабеля сосредоточено
в пространстве между проводниками тока, т. е. внешнего поля нет, и поэтому потери на излучение в
окружающее кабель пространство практически отсутствуют.

Коаксиальный радиочастотный кабель предназначен для соединения различныхрадиоустройств и радиочастотных установок. Основные типы кабеля РК выпускаются по ГОСТу 11326 (некоторые кабели выпускаются по ТУ). Кабель типов RG и SAT, соответствуют различным категориям по шкале«Radio Guide». РК 50- Кабель коаксиальный радиочастотный предназначен для монтажа передающих иприёмных антенн радиостанций, в системах радиосвязи и радиолокации, вычислительнойтехнике, системах управления, различных радиочастотных установок, межприборногомонтажа радиотехнических устройств и других электронных устройствах.

Компания «РСК» предлагает к продаже радиочастотный кабель РК от АО «Завода «Чувашкабель» в Санкт-Петербурге, с гарантией качества (сертифицированные согласно ГОСТ ). Продукция проходит строгий производственный контроль на всех этапах изготовления. Продукция гарантированно соответствует российским и европейским стандартам качества. Купить кабель РК могут физические и юридические лица по безналичному и наличному расчету. Цены на кабель РК можно уточнить по телефону +7(911)8100309
info@rs-komplekt.ru . Доброжелательное отношение к клиенту долговременные и взаимовыгодные отношения для нас в приоритете, поэтому мы предоставляем скидки и обрабатываем заявки максимально быстро. В случае необходимости отсрочки платежа (например Государственным и муниципальным организациям) наша организация, так же может пойти навстречу. Мы поможем организовать доставку плетенки ПМЛ в СПб и Лен. области.

Купить кабель радиочастотный телевизионный RG-6/U (РК 75-4,3-31) по низкой цене

Конструкция коаксиального кабеля

1 – проводник, который может быть как одиночным и прямолинейным проводом, так и многожильным. Это также может быть трубка из различных сплавов: медные, алюминиевые, стальные, посеребренные и другие варианты. Соответственно, проводники разного типа обладают различными характеристиками и применяются для разных целей.

2 – изоляция, которая может быть как полувоздушной, так и сплошной. Для изоляции могут использоваться различные материалы, во многом это зависит от свойств проводника и условий эксплуатации. Основная цель – обеспечение соосности двух проводников, диэлектрические свойства.

3 – внешний проводник (который также могут называть «экран»). Может быть в различном виде: фольга, оплетка, пленка, которая покрыта алюминием, ленты из алюминиевых или медных сплавов и другие варианты.

4 – внешняя изоляция (оболочка). Обеспечивает защиту от внешних воздействий, вплоть до ультрафиолетового излучения.

Условные обозначения радиочастотного коаксиального кабеля

Обозначение кабеля можно представить в следующем виде: РК W-d-mn-Q.

Первые две буквы указывают тип кабеля — РК (радиочастотный коаксиальный кабель).

Первое число W означает величину номинального волнового сопротивления — 50, 75, 100, 150 или 200 Ом.

Второе число d соответствует номинальному диаметру по изоляции, округленному до ближайшего меньшего целого числа для диаметров более 2 мм (за исключением диаметра 2,95 мм, который округляется до 3 и диаметра 3,7 мм, который не округляется). В зависимости от диаметра по изоляции кабели подразделяются на суб-миниатюрные (до 1 мм), миниатюрные (1,5…2,95 мм), средне-габаритные (3,7…11,5 мм) и крупногабаритные (более 11,5 мм). Номинальный диаметр по изоляции коаксиального кабеля должен быть равен одной из величин следующего ряда: 0,15; 0,3; 0,6; 0,87; 1; 1,5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9; 11,5; 13; 17,3; 24; 33; 44; 60; 75 мм.

Число m означает группу изоляции и категорию теплостойкости кабеля :

1    — кабели со сплошной изоляцией обычной теплостойкости;

2    — кабели со сплошной изоляцией повышенной теплостойкости;
3    — кабели с полу воздушной изоляцией обычной теплостойкости;

4    — кабели с полу воздушной изоляцией повышенной теплостойкости;

5    — кабели с воздушной изоляцией обычной теплостойкости;

6    — кабели с воздушной изоляцией повышенной теплостойкости;

7    — кабели высокой теплостойкости.

Число п указывает на порядковый номер разработки.

В технически обоснованных случаях на конце условного обозначения кабеля вводится дополнительные буквы:

С — кабель повышенной однородности и фазовой стабильности;

Г — герметичный;

Б — имеет броне-покров;

ОП — имеет поверх оболочки оплетку из стальных оцинкованных проволок.

РК 75-4,3-31 расшифровка — РК — кабель радиочастотный коаксиальный 75 — номинальное волновое сопротивление, Ом 3,4 — диаметр по изоляции 3 — обычной теплостойкости с полувоздушной изоляцией 1 — порядковый номер разработки.

Виды радиочастотного кабеля

По номинальному волновому сопротивлению устанавливаются следующие ряды: 50,75,100, 150 и 200 Ом. Кабель с волновым сопротивлением 75 Ом применяется в цепях передачи телевизионных сигналов. Кабель с волновым сопротивлением 50 Ом находит применение при построении сетей передачи данных. Кабель в зависимости от номинального диаметра по изоляции разделяют на четырегруппы:

— субминиатюрные — диаметром до 1 мм;

— миниатюрные — от 1,5 до 2,95 мм;

— среднегабаритные — от 3,7 до 11,5

;- крупногабаритные — более 11,5 мм.

По теплостойкости кабели разделяют на три категории:

— обычной теплостойкости — для температур до 125°С включительно;

— повышенной теплостойкости — для температур выше 125 до 250°С включительно;

— высокой теплостойкости — для температур выше 250°С.

Кабели типа RG — коаксиальные кабели с волновым сопротивлением 75 или 50 Ом, в которых в качестве экрана используется алюминиевая фольга с оплеткой из медных луженых проволок. Имеют несколько разновидностей, которые отличаются типом и материалом исполнения, а соответственно и ценой. Аналог кабеля РК.

Кабели типа РК делятся на три группы по конструктивному исполнению и изоляции :

кабель со сплошной изоляцией ( пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент);
кабель с воздушной изоляцией (на внутреннем проводнике устанавливаются шайбы из изоляционного материала, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками);
кабель с полувоздушной изоляцией ( трубка из изоляционного материала в виде обмотки из лент, расположеная поверх или под изоляционным каркасом между внутренним и внешним проводниками).

По номинальному волновому сопротивлению устанавливаются следующие ряды кабелей типа РК — 50, 75, 100, 150 и 200 Ом.

Допускается в технически обоснованных случаях волновое сопротивление менее 50 Ом. Значения выбираются из ряда: 6; 9,5; 12,5; 19; 25; 37,5 Ом.

Номинальный диаметр по изоляции коаксиального кабеля должен быть равен одной из величин следующего ряда: 0,60; 0,87; 1,0; 1,5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9,0; 11,5; 13,0; 17,3; 24,0; 33,0; 44,0; 60,0; 75,0 мм. Допускается разработка и изготовление кабелей с диаметром меньше 0,6 мм. Для кабелей с гофрированным внешним проводником диаметр по изоляции принимается равным наименьшему внутреннему диаметру гофра.

Коаксиальные кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы: субминиатюрные — диаметром до 1 мм, миниатюрные — от 1,5 до 2,95 мм, среднегабаритные — от 3,7 до 11,5 мм и крупногабаритные — более 11,5 мм.

По теплостойкости кабели разделяют на три категории:

обычной теплостойкости — для температур до 125°C включительно;
повышенной теплостойкости — для температур выше 125°C до 250°C включительно;
высокой теплостойкости — для температур выше 250°C.
Марки кабелей должны состоять из букв, означающих тип кабеля, и трех чисел (разделенных тире).

Первое число означает величину номинального волнового сопротивления.

Второе число означает для коаксиальных кабелей — значение номинального диаметра по изоляции, округленное до ближайшего меньшего целого числа для диаметров более 2 мм (за исключением диаметра 2,95 мм, который должен быть округлен до 3, и диаметра 3 мм, который округлять не следует).

Третье двух- или трехзначное число, первая цифра которого означает группу изоляции и категорию теплостойкости кабеля, а последующие — порядковый номер разработки.

Каждой группе изоляции при соответствующей теплостойкости кабеля присвоено следующее цифровое обозначение:

1 — кабели обычной теплостойкости со сплошной изоляцией;
2 — кабели повышенной теплостойкости со сплошной изоляцией;
3 — кабели обычной теплостойкости с полувоздушной изоляцией;
4 — кабели повышенной теплостойкости с полувоздушной изоляцией;
5 — кабели обычной теплостойкости с воздушной изоляцией;
6 — кабели повышенной теплостойкости с воздушной изоляцией;
7 — кабели высокой теплостойкости.

К марке кабелей повышенной однородности или повышенной стабильности параметров в конце через тире добавляется буква С.

В марках кабелей, защитный покров которых относится к типам, предусмотренными ГОСТ 7006-72, в конце через тире должно быть указано буквенное обозначение типа брони. В технически обоснованных случаях допускается введение дополнительных буквенных обозначений, что должно быть оговорено в стандарте или технических условиях на кабель определенной марки.

Кабель для радиосвязи — это коаксиальные кабель, который предназначен для качественного приема и передачи сигнала в телевизионных вещательных системах, радиосвязи и современных спутниковых системах связи. Выпускаются кабели с условным обозначением — РК50 или РК75. Кабель изготавливается в изоляции чёрного цвета с пониженным дымо- и газовыделением. Кабели для радиосвязи марок РК50 или с сопротивлением 75Ом применяются при одиночной или групповой прокладке. Общий экран препятствует вредному воздействию электромагнитного поля на передаваемый или принимаемый сигнал, что значительно улучшает частотные характеристики кабеля марок РК50, РК75. Токоведущая жила кабелей радиосвязи изготавливается из меди высокого качества и может быть многопроволочной или однопроволочной.
